重型桥架运输车

发布时间:2015/9/23 20:16:54来源:天明机械集团有限公司人气:23780

重型桥架运输车
  • 重型桥架运输车


产品简介

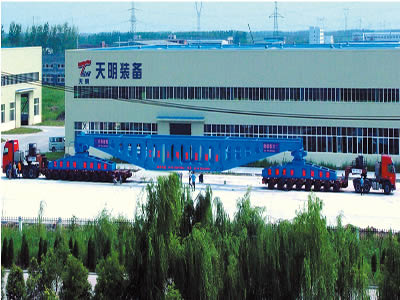

       重型桥架运输车是牵引车 + 液压多轴线运输车 + 桥式梁框架车等部分组成的重型特种运输车。牵引车提供动力,液压多轴线运输车为承载货物的桥式框架梁提供支撑,载货的升降、转向功能均由液压多轴线运输车来实现。
       整车的承载结构为“承载梁 + 端梁 + 挑梁”结构,承载梁与端梁、端梁与挑梁间均采用竖直方向的销轴铰接形式连接,挑梁和托板之间采用球铰接连接方式。
       为了使得整体货物运输过程稳定均匀,桥式梁框结构和液压多轴线运输车之间加装了分载梁,这样,承载梁、端梁、挑梁通过螺纹可调拉杆来固定框架形式,调节框架宽度,从而使得本车可以灵活地运输各类货物。

技术优势
       1、 本框架车的承载梁采用三段式结构,不用过渡梁(即只有端梁 - 承载梁 - 端梁),端梁与承载梁连接方式由设计确定。
       2、 框架车总体结构按照承载500吨重量的要求设计,承载梁按承载吨位500吨,有效长度1350mm的规格要求设计;桥式结构以肩座承载为设计基础,集重载荷达到500吨时,承载梁肩座承载点的距离按8000mm进行设计。
       3、 承载梁内宽可调节范围确定为3200mm - 5200mm,撑杆调节采用销孔、轴和螺纹相结合的调节形式。
       4、 分载梁与承载平板车之间的连接采用限位块的形式,分载梁长度尺寸定位12000mm - 13500mm。
       5、 桥式框架车承载梁的宽度要求在满足强度的情况下尽量减窄,使框架总体宽度最窄。


产品参数

载重量(kg)                                 500,000
自重(kg) 130,000-140,000
外形尺寸(长×宽×高)(mm) 37,200×4,000×3,600
载货宽度(mm) 3,200-5,200
升降调节范围 ±350/-250
满载水平路面最小转弯时最高车速(km/h) 14
承载梁内宽3.2m时 时跨距约37.2m
框架高范围为(mm) 3,500-4,100
